KONFIGURASI VPN L2TP+ IP SEC PADA MIKROTIK||SUKMA.W

A. PENDAHULUAN

Assalamualaikum wr.wb
Hai temen-temen semua,jangan lupa bahagia hari ini. Pada blog saya kali ini,saya masih menulis blog dalam lingkup konfigurasi mikrotik. Bagi kalian yang masih awam tentang mikrotik dan ingin tahu tentang fitur apa yang yang bisa digunakan,blog ini bisa membantu mengenal dan membantu anda dalam konfigurasi mikrotik.

1. PENGERTIAN

L2TP atau Layer dua tunneling protokol adalah salah satu fitur mikrotik yang merupakan pengembangan dari PPTP. L2TP ini  menggunakan port 1701. Unutk keamanannya,L2TP memiliki kemanan lebih tinggi dibandingkan PPTP. Hal ini sebuah keuntungan besar jika kita menggunkan prokokol L2TP. Namun untuk L2TP tidak memiliki enkripsi,sehingga memerlukan service tambahan untuk menunjang keamanan. Tambahan service tersebut,saya akan memadukan L2TP dengan IPSec.

2. LATAR BELAKANG DAN BATASAN PERMASALAHAN
  Dalam dunia jaringan ada sebuah batasan yang hanya bisa diakses. Lalu bagaimana dengan area yang jauh,agar saling berhubungan? apakah harus menggunakan kabel? Oleh karena itu,perlu bagi kita untuk bisa menfaatkan fitur-fitur yang ada dalam perangkat jaringan . Salah satunya adalah fitur mikrotik L2TP. Fitur ini merupakan pengembangan dari PPTP yang dapat membantu memudah kan dalam membuat konesi antar kantor yang jauh dengan memanfaatkan jaringan publik.

3. MAKSUD DAN TUJUAN
memberikan langkah-langkah dalam konfigurasi L2TP pada mikrotik.

4. HASIL YANG DIHARAPKAN
Mengenal dan paham fitur-fitur pada mikrotik dan mampu konfigurasi L2TP..

B. ALAT DAN BAHAN
-Mikrotik
-laptop
-Mikrotik
-Kabel utp

C.JANGKA WAKTU PELAKSANAAN

Hari:Selasa

Tanggal:30 April 2019

Jam:13.00-16:00 WIB

D. PEMBAHASAN
 Buatlah topologinya dahulu

#Pada router A (Kantor Pusat)
1. Koneksikan dahulu dengan ISP. Masuk pada PPP>>pilih menu L2TP server>>centang kotak pada enable>>Apply>>ok.



2.Masuk pada tab secret>>(+)>>isikan local adsress dan local address.

3. Kemudian pilih menu IP>>IPsec>>Proposals>>atur seperti di bawah ini.



4. Masuk pada menu policies>>general>>isikan src.add dan dst.add.



5. Pindah tab menu action,isikan  src.add dan dst.add.



6. Masuk pada menu ipsec>>peers>>(+)>>berikan nama dan address.





7. Setelah konfigurasi seperti di atas,tes ping ip laptop cabang

#Pada router B(Kantor Cabang)

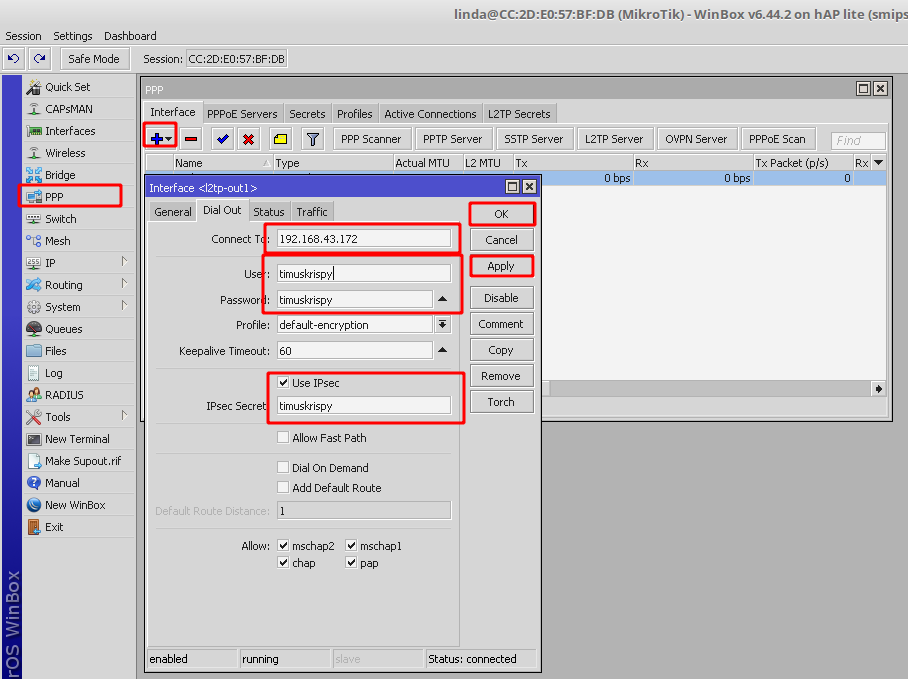

1.  Pastikan router client sudah terkoneksi dengan ISP. Kemudian masuk pada PPP>>interface>>(+)>>pilih menu dial out>>konfgurasi seperti di bawah ini.

2. Pili menu IP>>IPsec>>packet>>General>>isikan dst.add dan src.add>>apply>>oke.

3.Pindah pada menu proposals>>konfig seperti dibawah ini>>apply>>oke.



 4.Kemudian pindah pada menu IP route>>isikan dst.add dengan IP network lawan dan gateway l2tp-out1.



 5.Cek pada address list,maka akan muncul seperti gambar dibawah.

 6. Lakukan tes ping dengn laptop lawan.



E. HASIL YANG DIDAPATKAN
Paham dan bisa konfigurasi L2TP pada router mikrotik.

F. TEMUAN PERMASALAHAN
Salah dalam penulisan password.

G. KESIMPULAN
Jadi,dalam konfigurasi diatas dapat diambil kesimpulan bahwa konfigurasi tersebut sederhana dan dapat diimplementasikan unuk membangun jaringan dalam skala jauh.

I. REFERENSI
http://www.mikrotik.co.id/artikel_lihat.php?id=152
